درگاهای zigbee3
در شبکه zigbee 3 درگاه معمولا همان zigbee coordinator می باشد. یا همان مغز شبکه بدون اجازه coordinator اصولا شبکه zigbee شکل نمی گیرد درگاه های که در شبکه zigbee 3 تعریف می گردد قدری با سیستم Tuya متفاوت می باشد.
در سیستم zigbee که با نام تجاری Tuya در بازار جهانی فعالیت دارد تمامی اطلاعات بر بستر ابری پردازش می گیرند ولی در سیستم 3 zigbee استاندارد تمامی اطلاعات می تواند در داخل پروژه بر بستر شبکه داخلی و سرور داخلی انجام گردد و حتی در صورت قطع اینترنت سیستم بدون مشکل کار می کند.
در سیستم 3 zigbee فقط یک عدد coordinator استفاده می گردد که اعمال زیر را انجام می دهد.
– تصمیم می گیرد چه دستگاهی اجازه وصل شدن (join) به شبکه هوشمند را داشته باشد.
– امنیت شبکه (network key) را مدیریت می کند
– پل ارتباطی بین شبکه zigbee و سیستم بالا دستی می باشد.
-شبکه بالا دستی zigbee شامل MQTT-USB-UART-ETHERNET-TCP/IP
درگاه در ساختار معماری zigbee3 به اشکال ذیل می باشد :

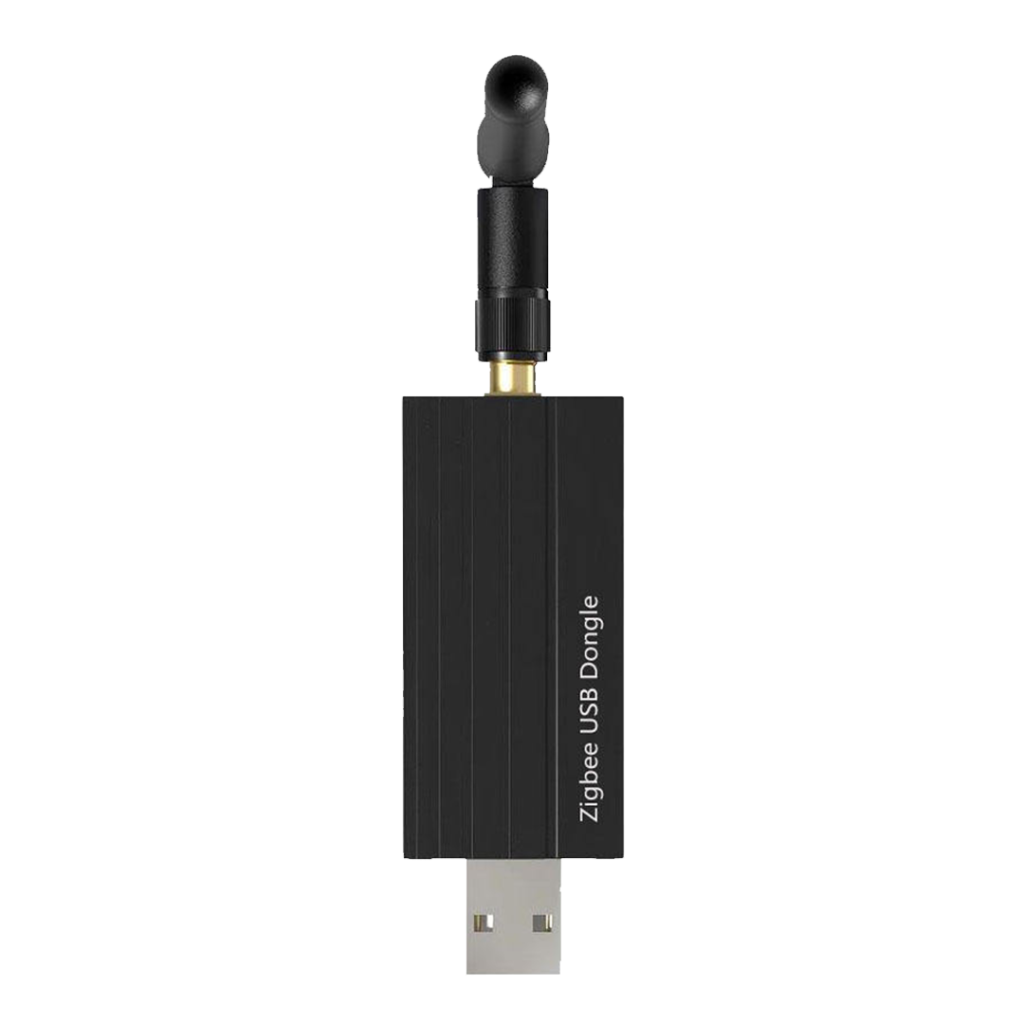

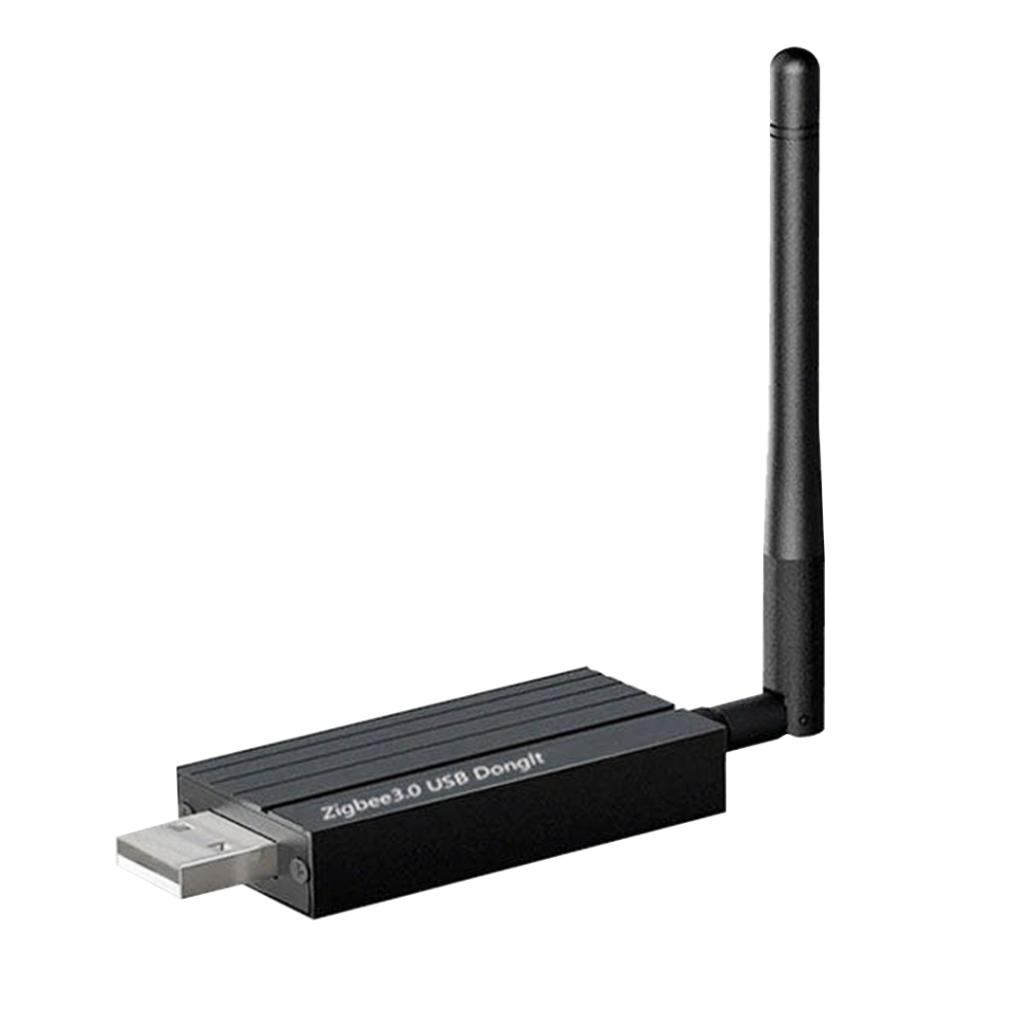

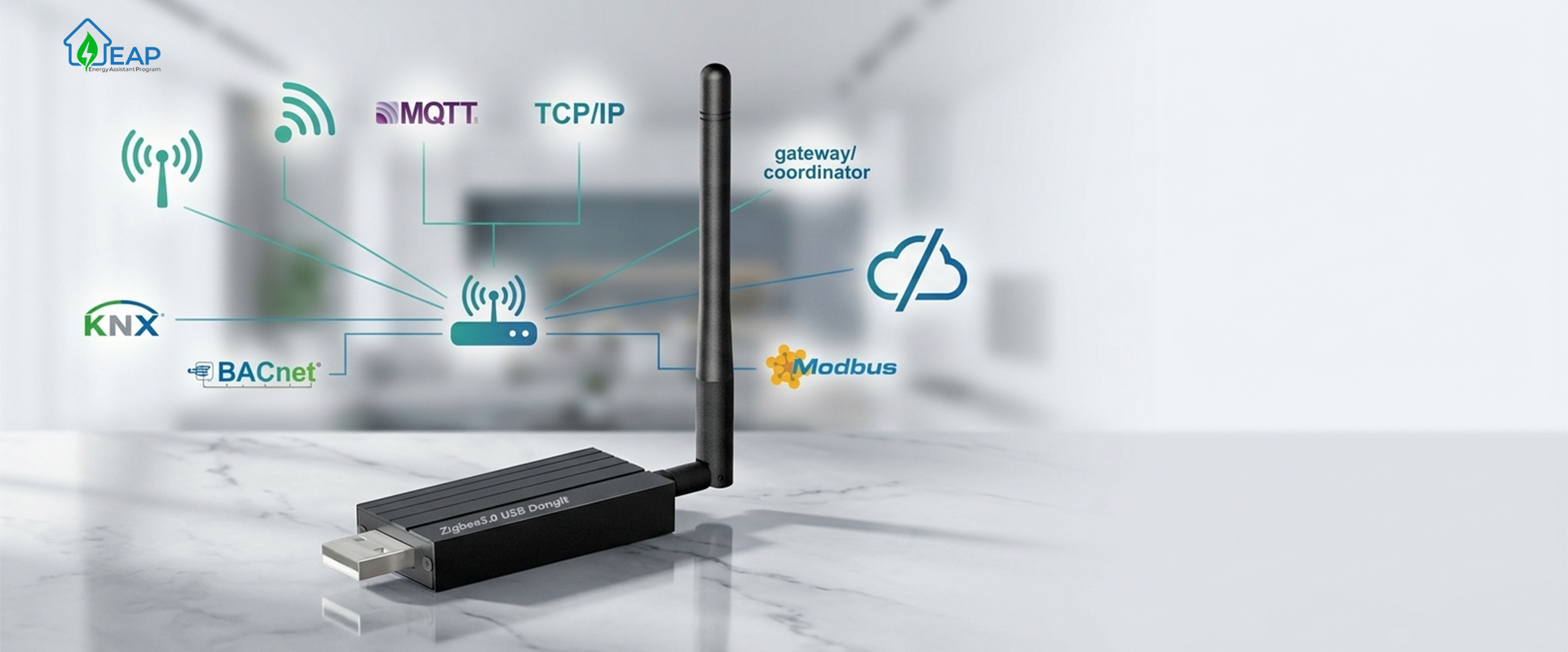

دانگل که به عنوان درگاه استفاده می گردد (از نوع بی سیم)
در این حالت بعنوان جمع کننده سیگنال رادیویی می باشد و بخش پردازش و منطق بلا دستی روی PC سرور انجام می شود.

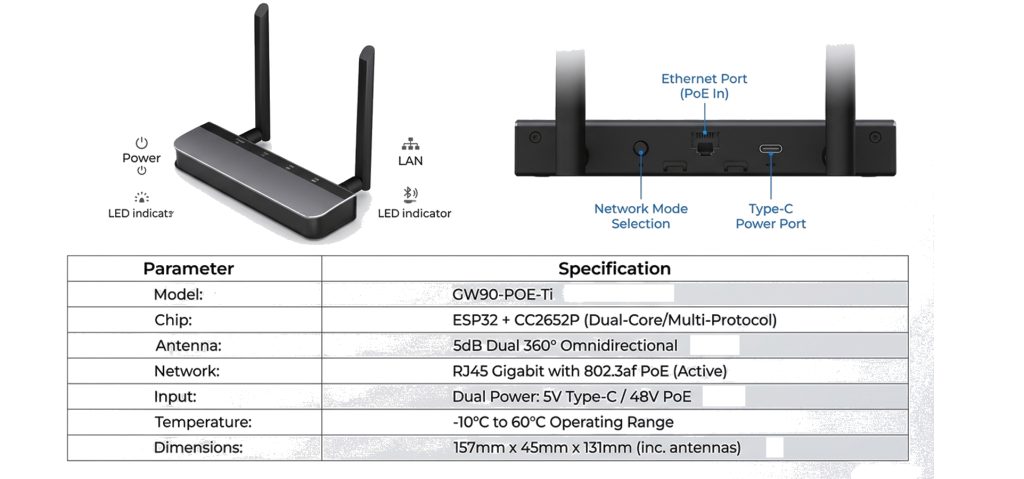

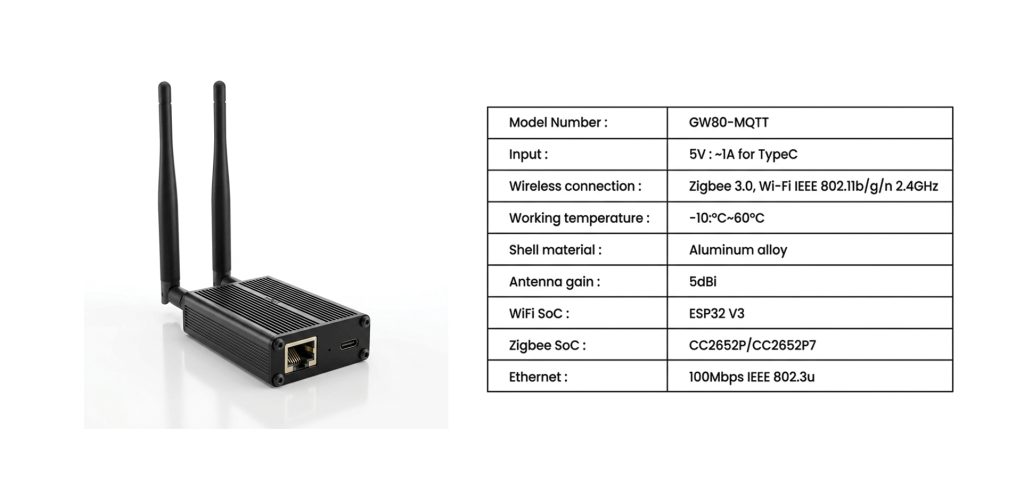

درگاه و سرور سیستم zigbee در این مدل درگاه سیستم اطلاعات نقاط انتهایی و روترها را دریافت کرده و نقش ارسال دیتا به لایه نرم افزار را ایجاد می نماید و تمامی دستگاه ها بطور مستقیم pair می گردنند
به طور کلی در سیستم zigbee3
coordinator یا gateway ایجاد کننده و مدیریت پل ارتباطی بین شبکه zigbee و نرم افزار کنترل و مانیتورینگ در نرم افزار EAP می باشد .
نکته قابل توجه در سیستم zigbee3 ایجاد سرور مرکزی در این روش می باشد در اینجا نرم افزار Energy Assistant Program EAP نقش مانیتورینگ کنترل را برعهده دارد که بطور معمول شامل موارد ذیل می گردد.
1-دستگاه های هوشمند را با روش های متفاوت شناسایی میکند .
2-هرگونه Automation را اجرا میکند.
3-دیتا مستقیم را ذخیره و مانیتور می نماید.
4-به سیستم های دیگری مانند KNX-Bacnet-Modbus- MQTT قابلیت اتصال دارد.
انواع معماری شبکه zigbee3 استاندارد:
1-درگاه zigbee شبکه که در این حالت نیاز سرور مرکزی داخل پروژه نمی باشد و این روش مقیاس پذیری بالا در ابعاد پروژه های بزرگ را دارا می باشد تمامی درگاه ها در این حالت بعنوان روتر تعریف شده و بر شبکه TCP/IPمتصل می گردد.

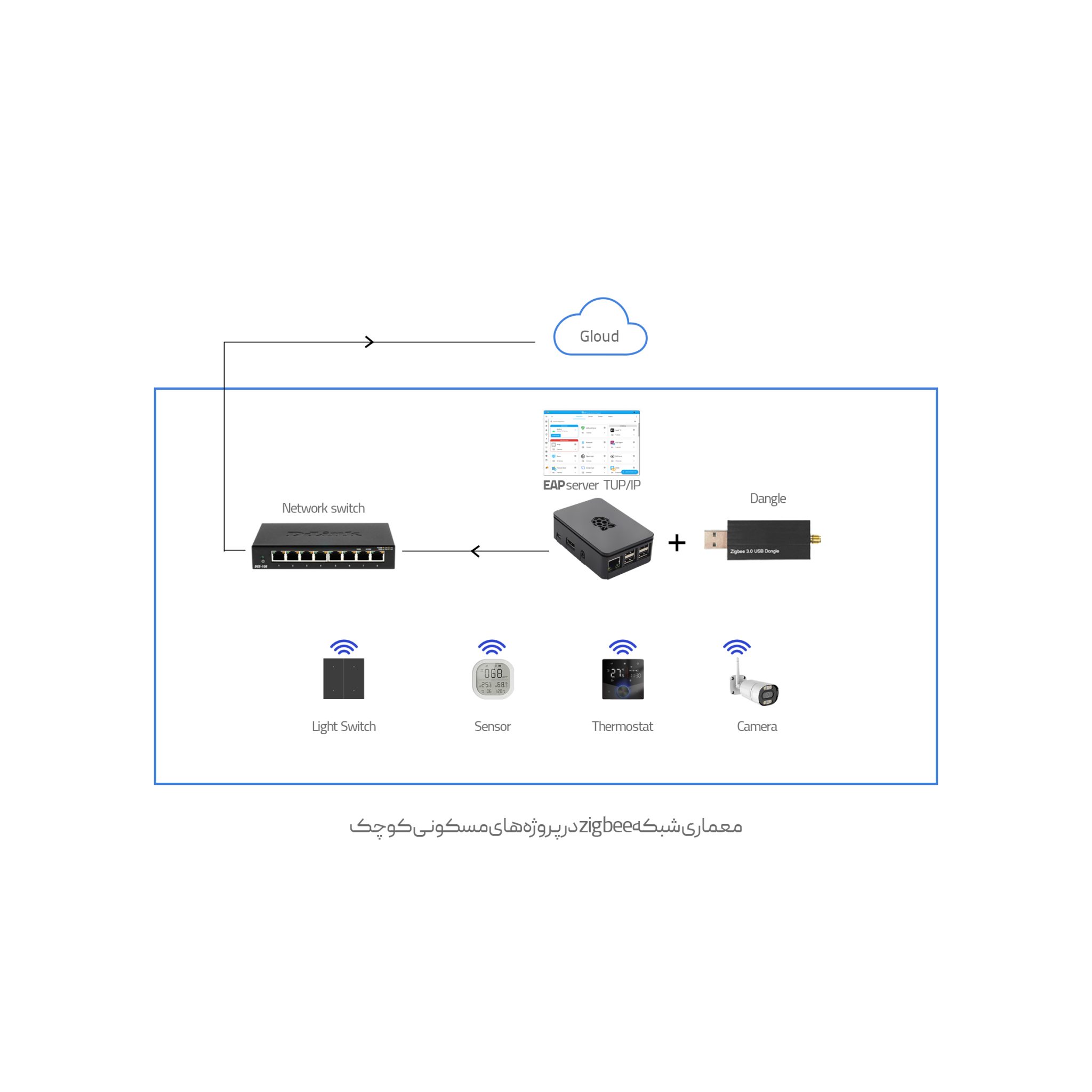

2-درگاه zigbee بعنوان دانگل تعریف می گردد در این حالت سرور دانگل به یکدیگر متصل می گردنند . این روش بیشتر مناسب خانگی می باشد در هر دو حالت سیستم کاملا بصورت off line کار کرده و نیازی به سرویس ابری نمی باشد .
